水流量监测系统建设及监测方式介绍

水流量监测系统建设主要分为定性监测与定量监测两大类，涵盖视频监测、图像监测、实时流量数据监测等多种方式。具体监测方式的选取，需结合现场引水条件、渠道实际情况，以及流量泄放设施的建设现状综合确定。以下对各类主流测流方式进行详细介绍。

一、定量监测

定量监测核心是利用河、渠、湖、库已建成的堰闸、抽水站、水电站等水工泄水建筑物，通过实测水头（水头差）、闸门开启高度等关键水力参数，经率定分析确定流量系数或效率系数，再借助水力学公式精准计算得出流量数据。主要包含以下7种监测方法：

1. 流量计法

将流量计安装于管道指定位置，利用感应电压与水流速的正比关系，实时获取管道内流量数值。该方法适用于安装泄流管的生态流量监测场景，监测精度高、响应迅速。

选取适配规格的水表安装在放水管道上，通过读取一定时间段内的下泄总水量，反向推求单位时间内的下泄流量。适用于无网络信号覆盖、下泄流量数值较小的生态流量监测场景，操作简便、成本较低。

通过监测过水断面面积、上下游水位等参数，结合相关水力公式推求下泄流量。广泛适用于闸门、孔口、测流堰等各类水工设施的测流场景，适配性强、应用范围广。

以机组发电功率、工作水头（或实测水头）为核心参数，通过相关换算公式推求下泄流量。该方法专门适用于坝式电站的流量监测，可依托电站现有设备实现同步监测，无需额外增设大量监测设施。

在监测断面安装水位自动监测设备（如水位自记井、水位计、电子水尺等），通过实时监测水位数据，结合断面参数推求下泄流量。适用于泄放口断面规整的场景，如矩形槽、三角堰、巴歇尔槽等。

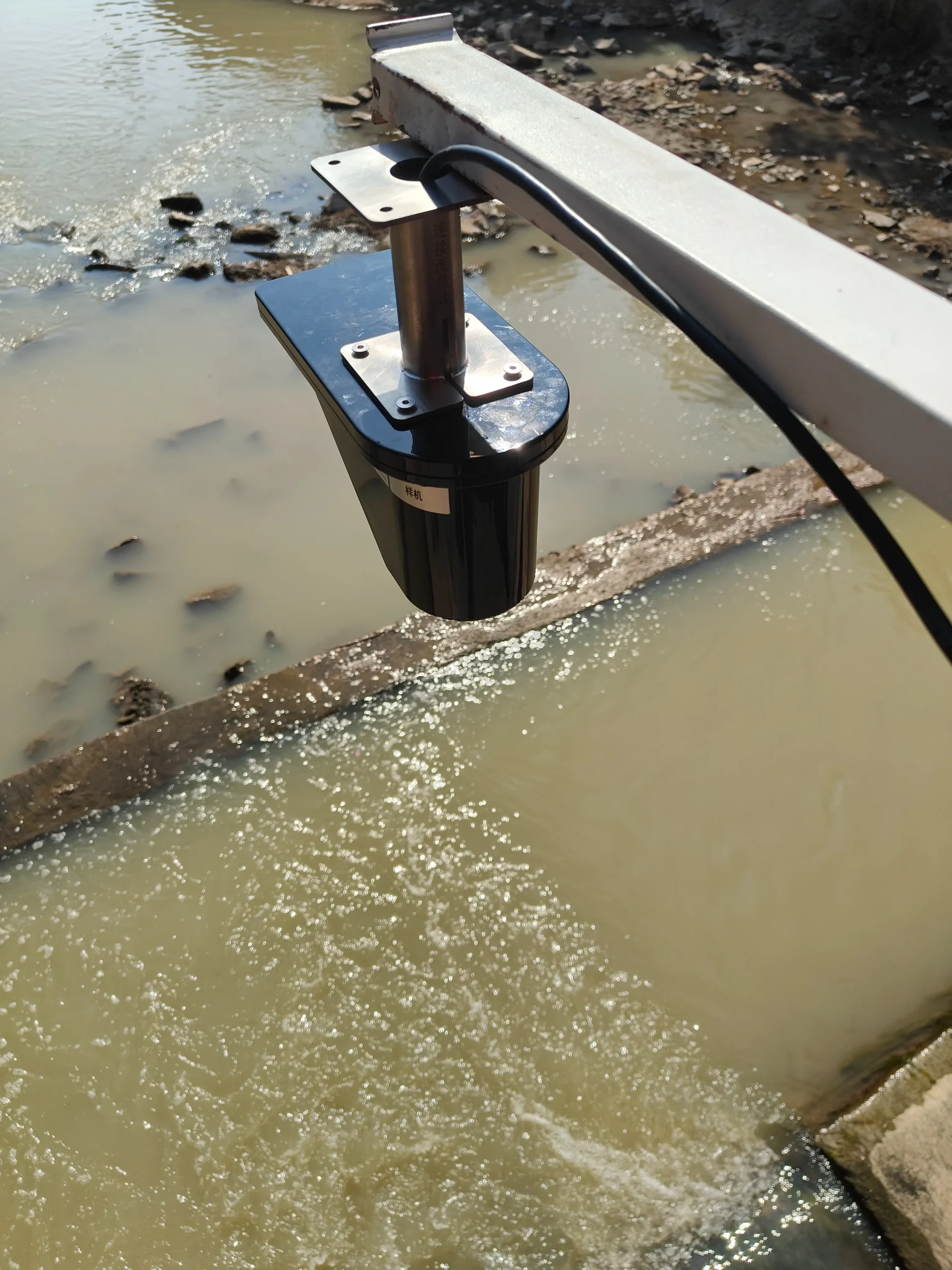

通过布设雷达流速仪探头，非接触式实时监测水流表面流速，结合断面参数及内置算法，推求断面下泄流量，同时可输出累计流量数据。适用于泄放口断面规整的场景（如矩形槽、三角堰、巴歇尔槽等），同时可广泛应用于河道、灌渠、地下排水管网、防汛预警等各类非接触式流量测量场景。

将监测仪器固定于水面、河底或水面以下指定位置，精准测定垂线或断面分层流速，再通过整合分析推求全断面流速及下泄流量。该方法适用于各类河道断面的流量监测，监测数据全面、精准度高。

定性监测主要通过在河道关键位置安装视频或图像采集摄像机，实时拍摄下泄流量泄水口画面，实现对流量泄放情况的可视化监测。对于可接入有线网络，或已覆盖4G信号且信号强度（RSRP）>-95dBm的现场，需在视频图像上叠加实时流量数据，实现可视化与数据化的同步监测。

现场摄像头需精准对准下泄流量泄水口，确保清晰捕捉泄水口出水画面；设备需严格遵循GB/T28181标准，支持监管平台对实时视频及历史视频数据的调用、查阅；同时具备自动抓拍功能，每天需自动抓拍至少1张清晰照片，发送至监管平台存档备查，保障监测数据的可追溯性。

以上为水流量监测的主流方式，实际应用中可结合测流原理、现场工况等因素，选取最适配的监测方案。恒润安拥有多年水利监测行业经验，可提供全套水流量监测软硬件产品，产品广泛应用于智慧水利、智慧灌区、智慧水务、城市内涝等多个领域，为各类水利监测场景提供专业、可靠的技术支撑。
